當前位置：首頁 » 插裝閥系列 » 壓力控制閥 » EMXF16-03 溢流閥 Relief valves

    EMXF16-03 溢流閥 Relief valves

    技術參數 Specifications
    1.額定壓力(Rated pressure):210bar
    2.額定流量(Rated flow):150L/min
    3.開啟率(Cracking Rate)>88%
    4.閉合率(Closing Rate)>83%
    5.油液清潔度(Cleaning code):20/18/15(NAS9)
    6.工作溫度(Temperature range):-20~+100℃
    7.每轉壓力變化(Pressure change per turn):103bar
    8.安裝扭矩(Installation Torque):55~62Nm
    9.鎖緊扭矩(Nut Tightening Torque):12~17Nm

    全國服務熱線：18205265888


    工作原理

    DESCRIPTION

    技術參數

    Specifications

    當P口壓力達到設定壓力后，先導閥芯首先被打開，由此產生的壓差

    使得主閥芯打開，P到丅實現溢流。該類型的間反向可以承受一定的

    背壓，啟閉率較高，適用于高壓力、大流量的液壓系統。

    When the pressure at "P" reaches the valve setting,the

    pilot spool starts to open , Next the main spool opening

    because of the pressure drop between inside and outside

    of main spool, Realize overflow from P to T.This type of

    valve can withstand a certain amount of back pressure,has

    high opening and closing rate Suitable for the hydraulic

    system of high pressure and large flow.

    1.額定壓力(Rated pressure):210bar

    2.額定流量(Rated flow):150L/min

    3.開啟率(Cracking Rate)>88%

    4.閉合率(Closing Rate)>83%

    5.油液清潔度(Cleaning code):20/18/15(NAS9)

    6.工作溫度(Temperature range):-20~+100℃

    7.每轉壓力變化(Pressure change per turn):103bar

    8.安裝扭矩(Installation Torque):55~62Nm

    9.鎖緊扭矩(Nut Tightening Torque):12~17Nm


    機能符號


    機能符號

    剖視圖


    剖視圖

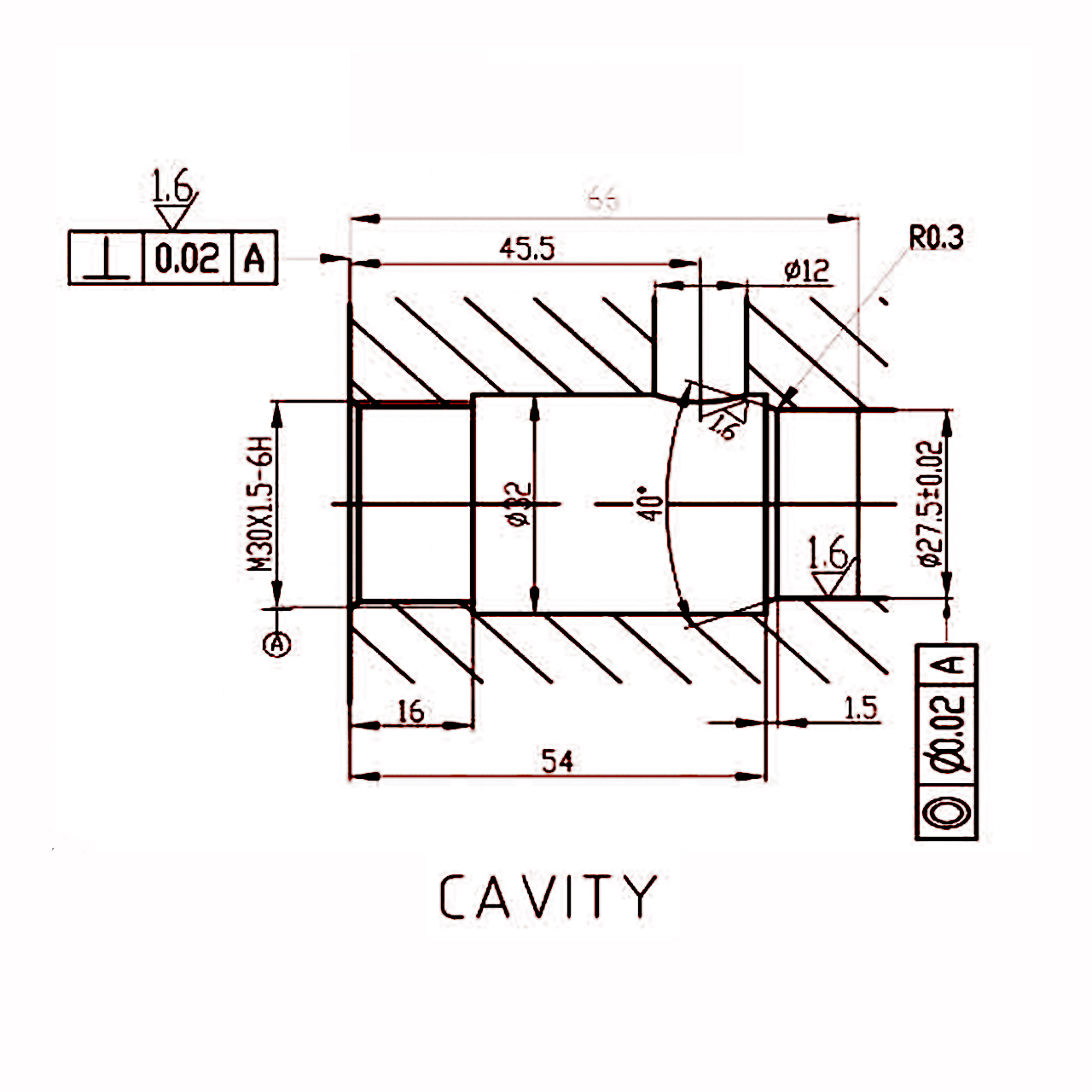

    插孔


    插孔圖

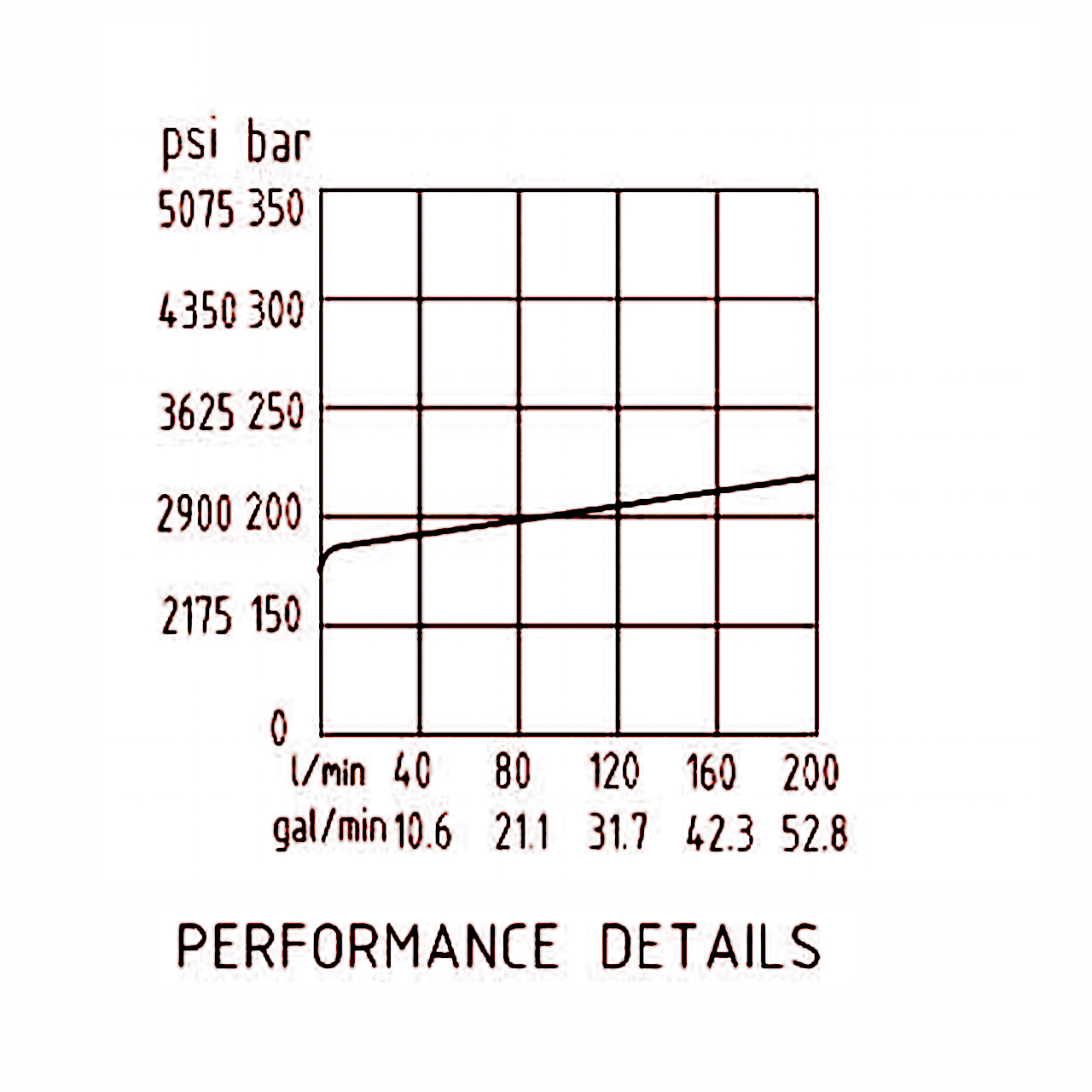

    壓力流量曲線


    壓力流量曲線
