當前位置：首頁 » 插裝閥系列 » 壓力控制閥 » EMXF16-02D二級溢流閥Two valves relief valves

    EMXF16-02D二級溢流閥Two valves relief valves

    技術參數 Specifications
    1.額定流量(Rated flow):250L/min
    2.一級額定壓力(Primary Rated pressure):190bar
    3.二級額定壓力(Secondary Rated pressure):220 bar
    4.開啟率(Cracking Rate)>87%
    5.閉合率(Closing Rate)>82%
    6.油液清潔度(Cleaning code):20/18/15(NAS9)
    7.工作溫度(Temperature range):-20~+100℃
    8.每轉壓力變化(Pressure change per turn):123 bar
    9.安裝扭矩(Installation Torque):75~80Nm
    10.鎖緊扭矩(Nut Tightening Torque):35~40Nm

    全國服務熱線：18205265888


    工作原理

    DESCRIPTION

    技術參數

    Specifications

    當①口壓力達到設定壓力后，先導閥芯首先被打開，由此產生的壓差

    使得主閥芯打開，①口到②口實現溢流，該壓力為一級設定壓力，當

    ③口施加一定壓力后，①口到②口的溢流壓力會相應提高，該壓力為

    二級設定壓力。

    When the pressure of port ①reaches the valve setting ,the

    pilot spool starts to open,Next the main spool opening

    because of the pressure drop between inside and outside of

    main spool, Realize overflow from port ① to port ②, This

    pressure is the first level setting one, When a certain

    pressure is applied to port ③, The overflow pressure from

    port ① to port ② will increase accordingly, This pressure

    is the secondary.

    1.額定流量(Rated flow):250L/min

    2.一級額定壓力(Primary Rated pressure):190bar

    3.二級額定壓力(Secondary Rated pressure):220 bar

    4.開啟率(Cracking Rate)>87%

    5.閉合率(Closing Rate)>82%

    6.油液清潔度(Cleaning code):20/18/15(NAS9)

    7.工作溫度(Temperature range):-20~+100℃

    8.每轉壓力變化(Pressure change per turn):123 bar

    9.安裝扭矩(Installation Torque):75~80Nm

    10.鎖緊扭矩(Nut Tightening Torque):35~40Nm

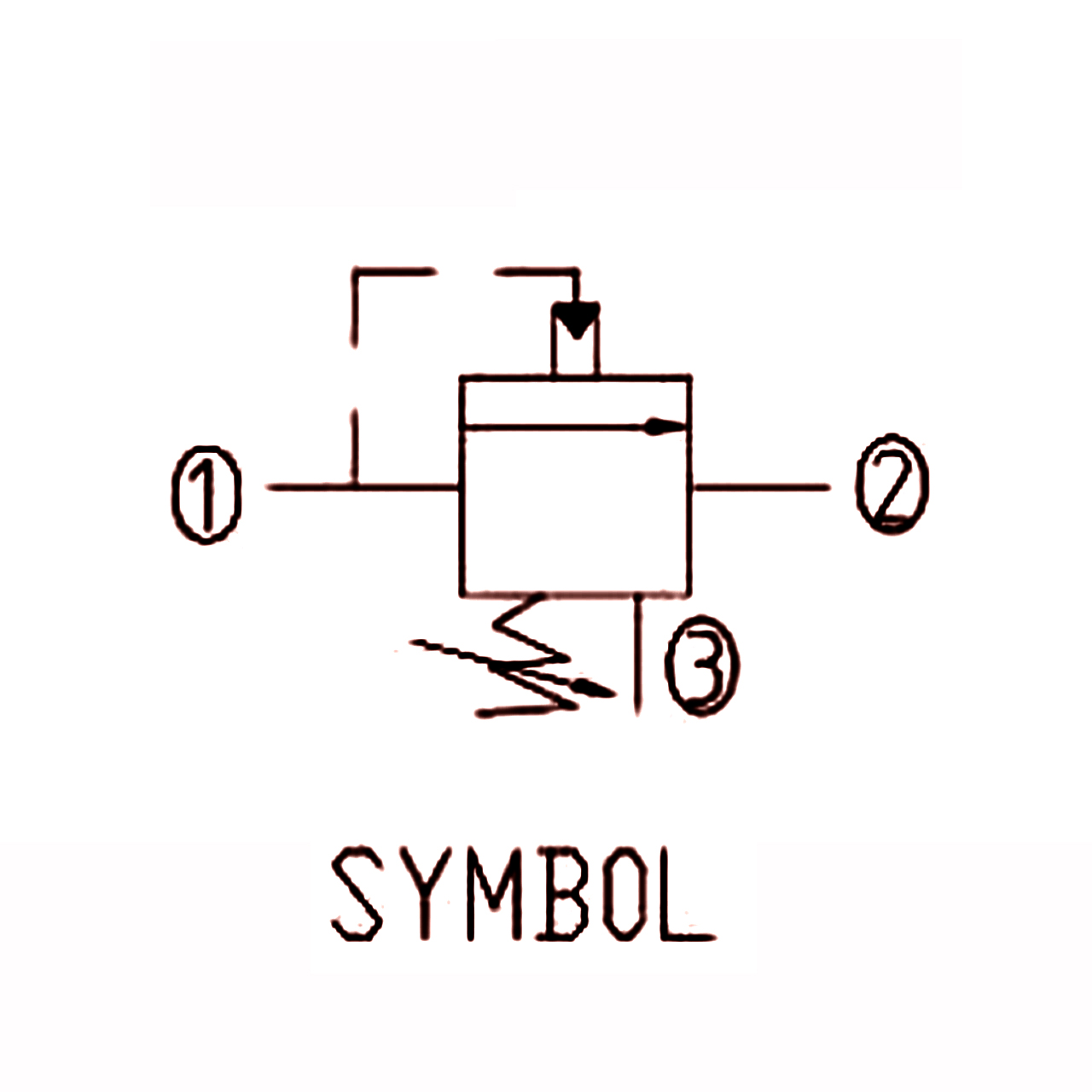

    機能符號


    機能符號

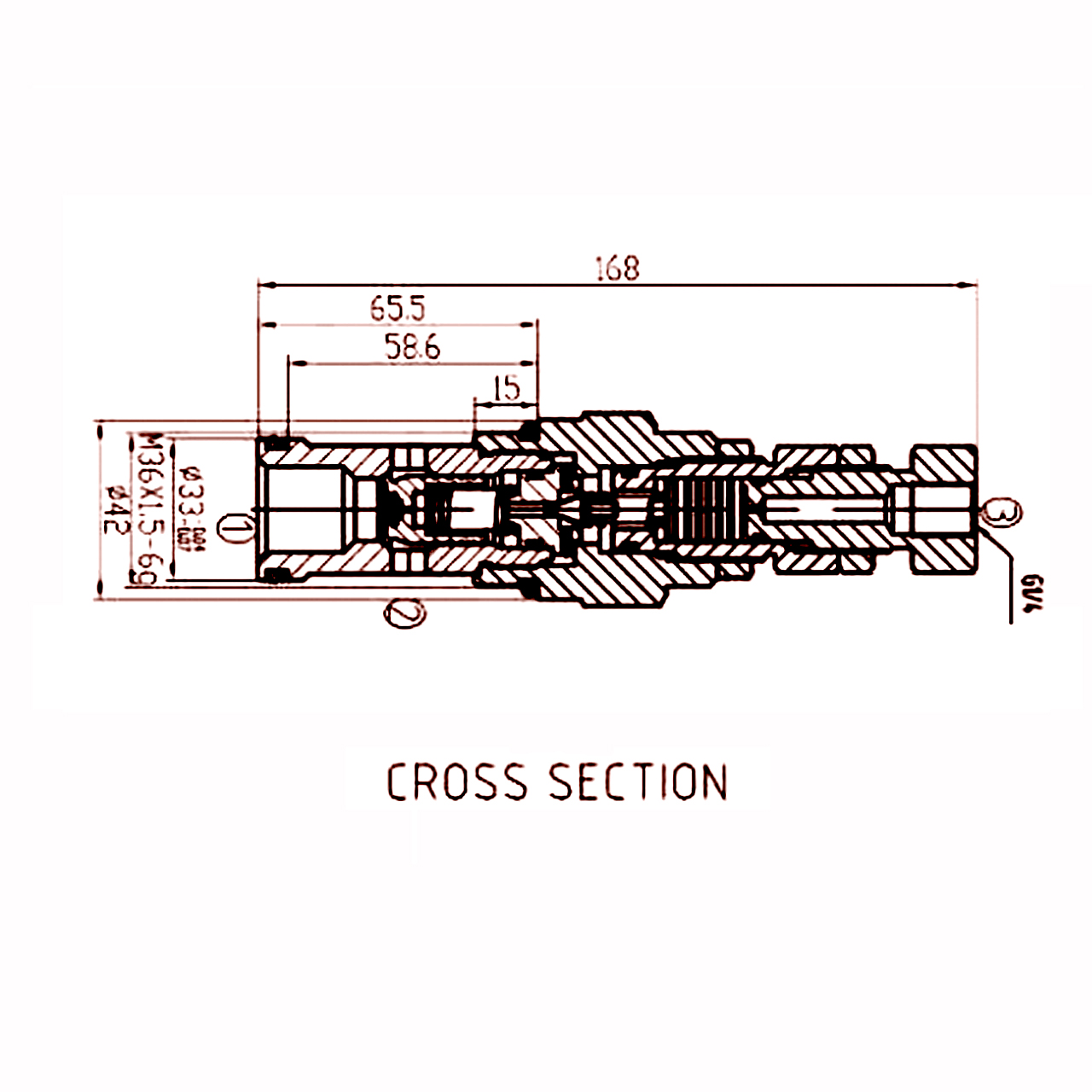

    剖視圖


    剖視圖

    插孔


    插孔圖

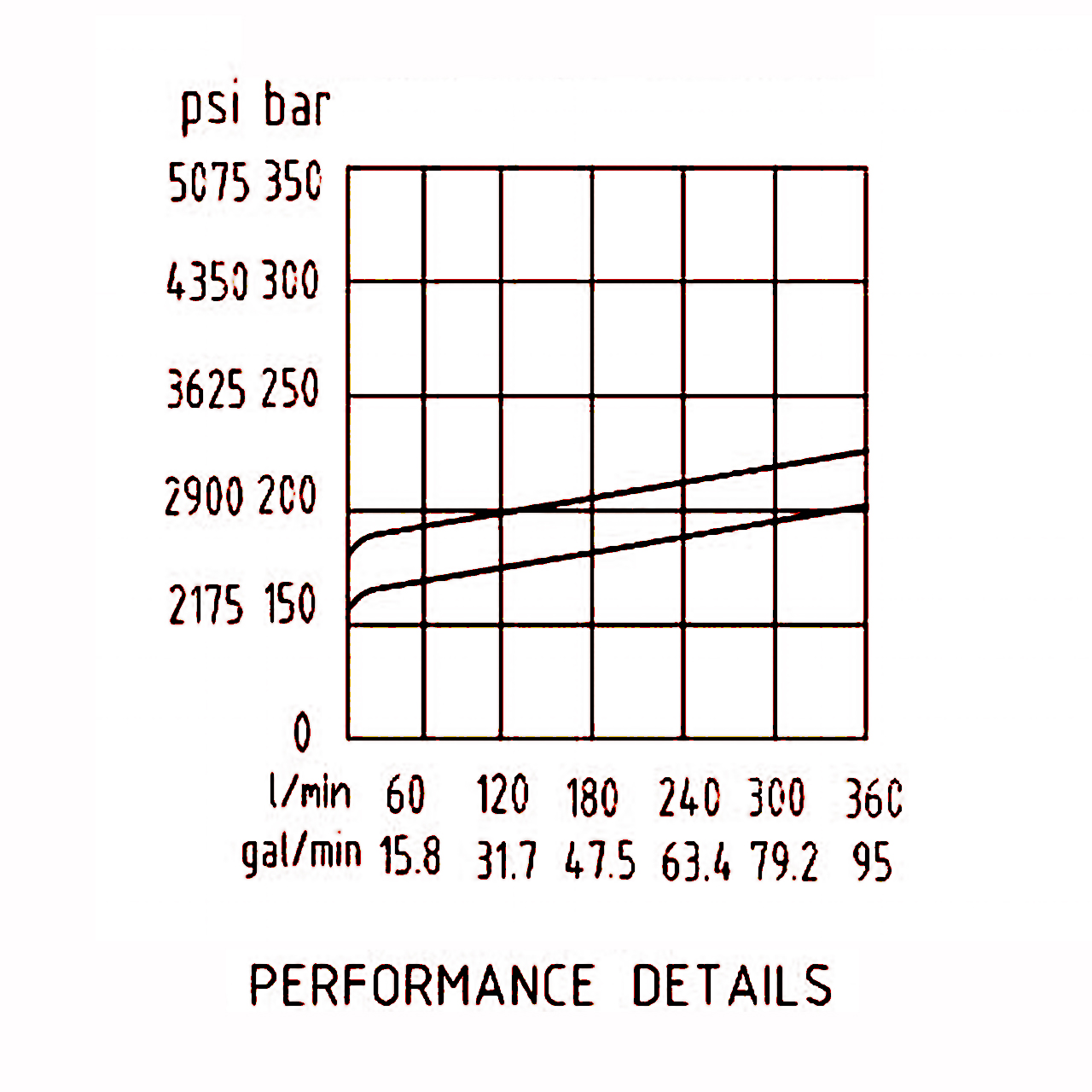

    壓力流量曲線


    壓力流量曲線
