當前位置：首頁 » 插裝閥系列 » 壓力控制閥 » EMXF15-05 溢流閥 Relief valves

    EMXF15-05 溢流閥 Relief valves

    技術參數 Specifications
    1.額定壓力(Rated pressure):80bar
    2.頻定流量(Rated flow):50L/min
    3.開啟率(Cracking Rate):>85%
    4.閉合率(Closing Rate):>80%
    5.油液清潔度(Cleaning code):20/18/15(NAS9)
    6.工作溫度(Temperature range):-20~+100℃
    7.每轉壓力變化(Pressure change per turn):34.8bar
    8.安裝扭矩(Installation Torque):40~45Nm
    9.鎖緊扭矩(Nut Tightening Torque):28~34Nm

    全國服務熱線：18205265888


    工作原理

    DESCRIPTION

    技術參數

    Specifications

     當P口壓力達到設定壓力后，先導閥芯首先被打開，由此產生的壓差

    使得主閥芯打開，P到T實現溢流。該類型的闊一般具有較高的啟閉

    率，內泄漏小，適用于高壓力、大流量的液壓系統。

    When the pressure at "p" reaches the valve setting,the

    pilot spool starts to open ,Next the main spool opening

    because of the pressure drop between inside and outside

    of main spool, Realize overflow from P to T.This type of

    valve can withstand a certain amount of back pressure,has

    high opening and closing rate Suitable for the hydraulic

    system of high pressure and large flow.



    1.額定壓力(Rated pressure):80bar
    2.頻定流量(Rated flow):50L/min
    3.開啟率(Cracking Rate):>85%
    4.閉合率(Closing Rate):>80%
    5.油液清潔度(Cleaning code):20/18/15(NAS9)
    6.工作溫度(Temperature range):-20~+100℃
    7.每轉壓力變化(Pressure change per turn):34.8bar
    8.安裝扭矩(Installation Torque):40~45Nm
    9.鎖緊扭矩(Nut Tightening Torque):28~34Nm

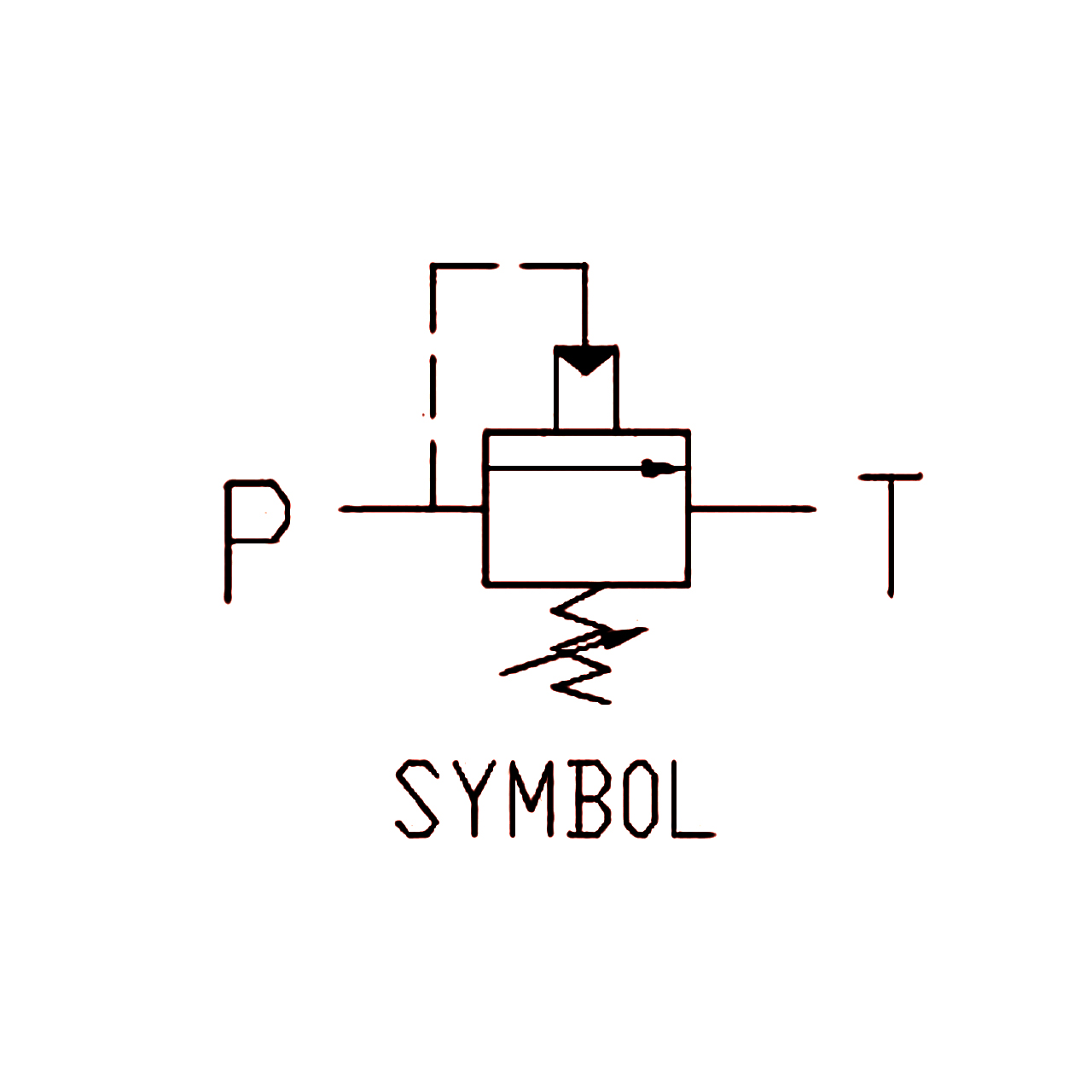

    機能符號


    機能符號

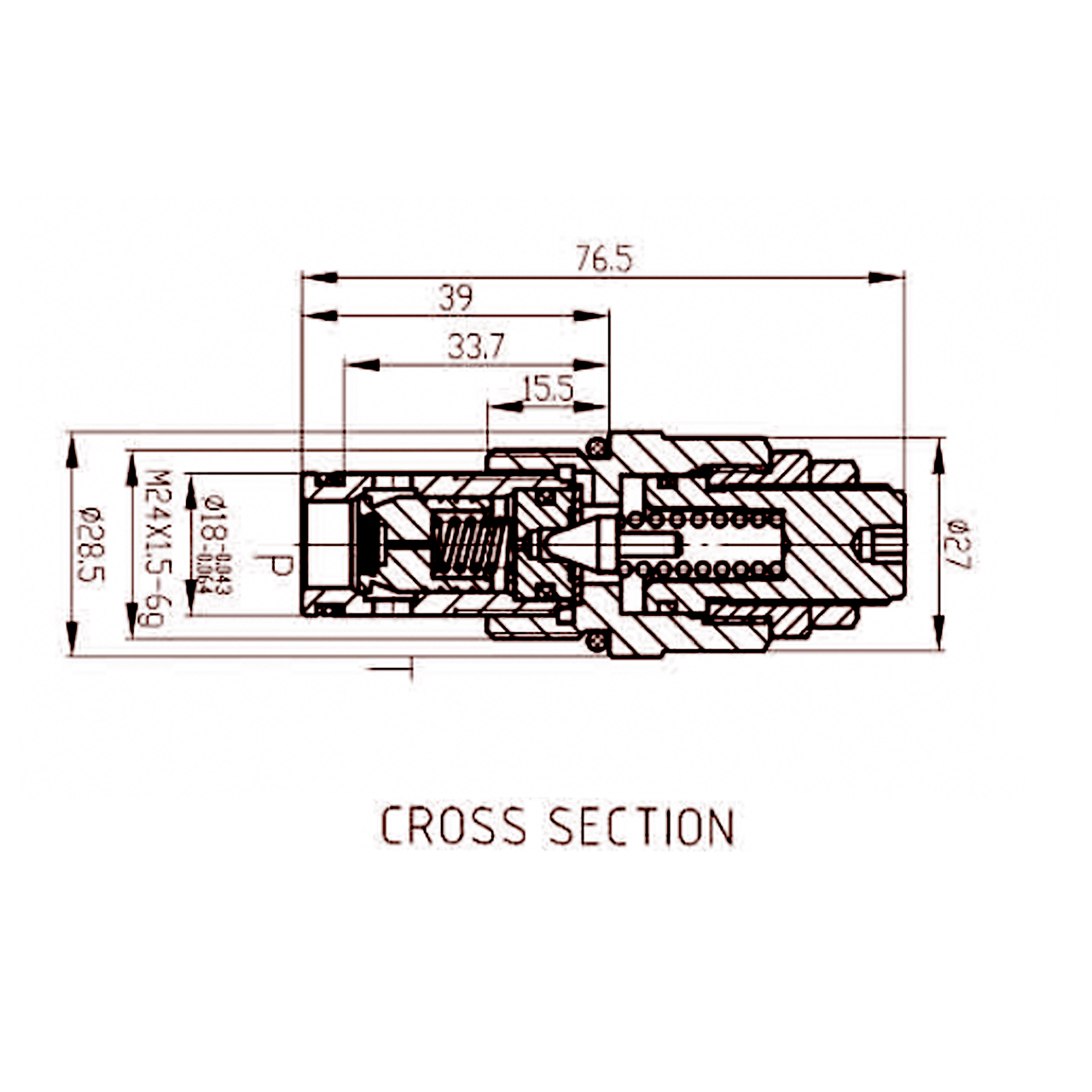

    剖視圖


    剖視圖

    插孔


    插孔圖

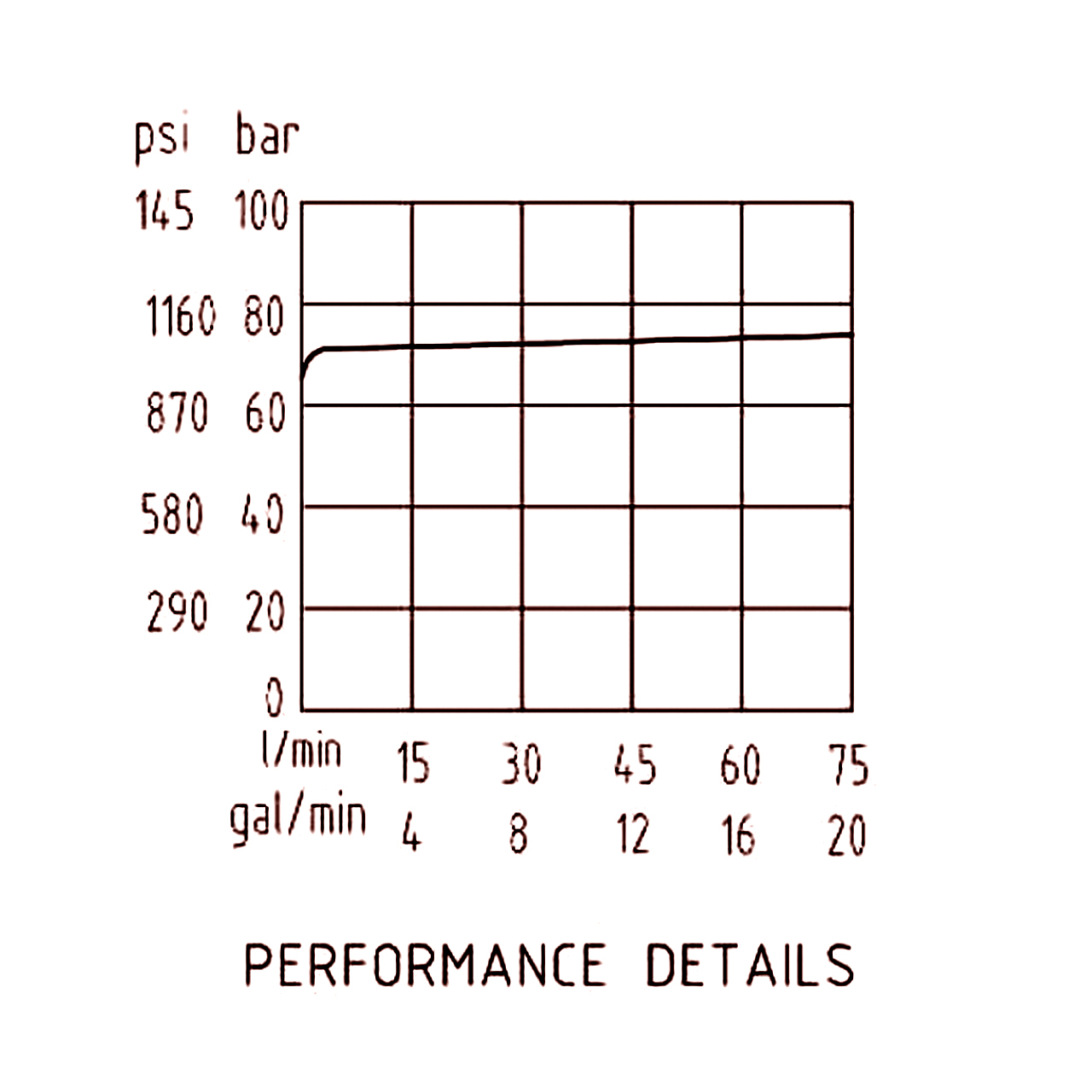

    壓力流量曲線


    壓力流量曲線
