當前位置：首頁 » 插裝閥系列 » 壓力控制閥 » EMXF12-25 溢流閥 Relief valves

    EMXF12-25 溢流閥 Relief valves

    技術參數 Specifications
    1、額定壓力(Rafed pressure):200bar
    2、額定流量(Rated flow):60L/min
    3、開啟率(Cracking Rate) ：>90%
    4、合率(Closing Rate)：>87.5%
    5、油液清潔度(Cleanling code):20/18/15(NAS9)
    6、工作溫度(Temperature range):-20~+100℃
    7、每轉壓力變化(Pressure change per turn):170bar
    8、安裝扭矩(lstallation Torque):40~45Nm
    9、鎖緊扭矩(Nut Tightening Torque):23~28Nm

    全國服務熱線：18205265888


    工作原理

    DESCRIPTION

    技術參數

    Specifications

      當P口壓力達到設定壓力后，先導閥芯首先被打開，

    由此產生的壓差使得主閥芯打開，P到丅實現溢流。

    該類型的閥反向可以承受一定的背壓，啟閉率較高，

    適用于高壓力、大流量的液壓系統。

    When the pressure at "P"reaches the valvesetting,

    the pilot spool starts to open , Next the main spool

    opening because of the pressure drop between inside

    and outside of main spool, Realizeoverflow from P fo T.

    This type of valve can withstand a certain amount of

    back pressure,has high opening and closing rate

    Suitable for the hydraulic system of high pressure and

     large flow



    1、額定壓力(Rafed pressure):200bar

    2、額定流量(Rated flow):60L/min

    3、開啟率(Cracking Rate) >90%

    4、閉合率(Closing Rate)>87.5%

    5、油液清潔度(Cleanling code):20/18/15(NAS9)

    6、工作溫度(Temperature range):-20~+100℃

    7、每轉壓力變化(Pressure change per turn):170ban

    8、安裝扭矩(lsfallation Torque):40~45Nm

    9、鎖緊扭矩(Nut Tightening Torque):23~28Nm

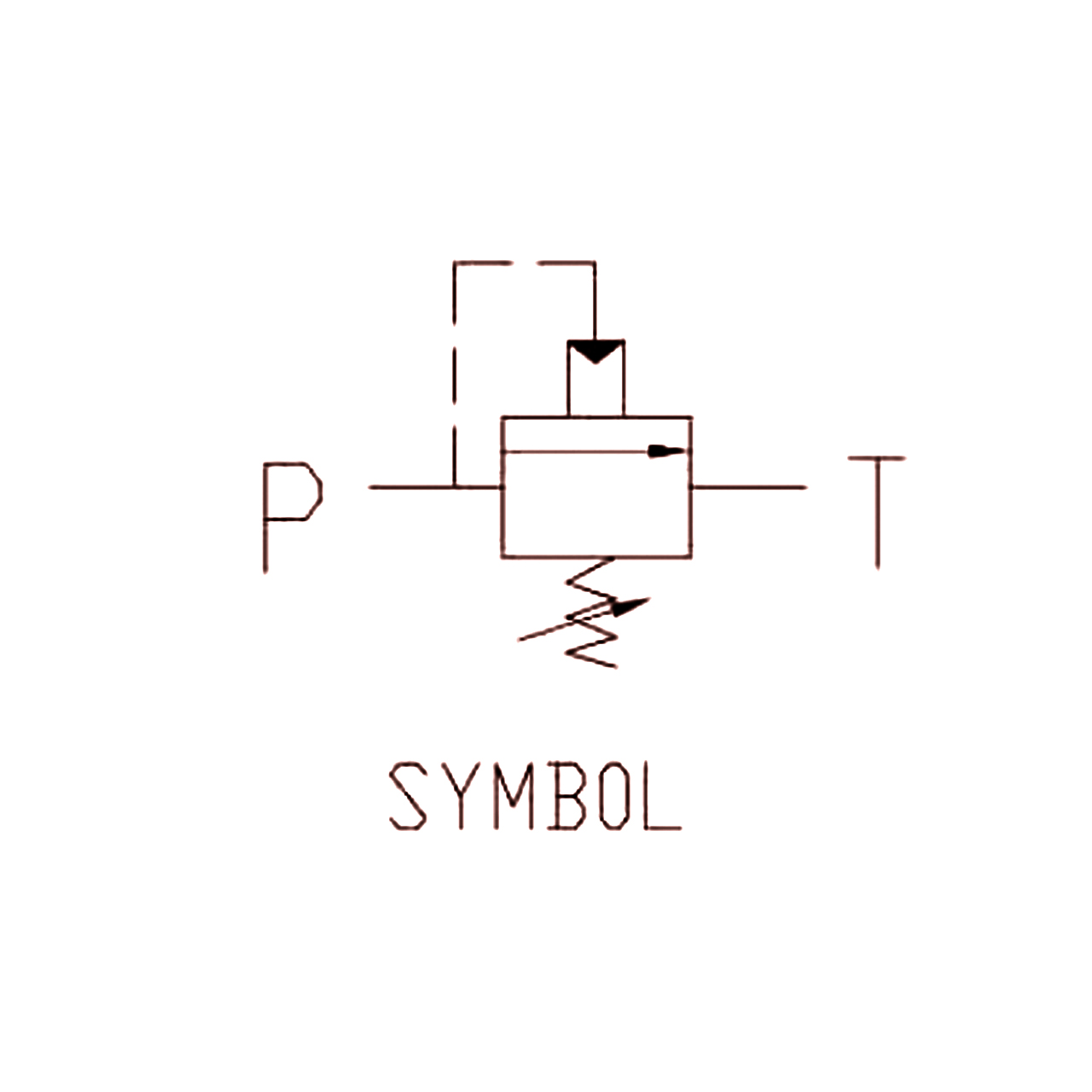

    機能符號


    機能符號

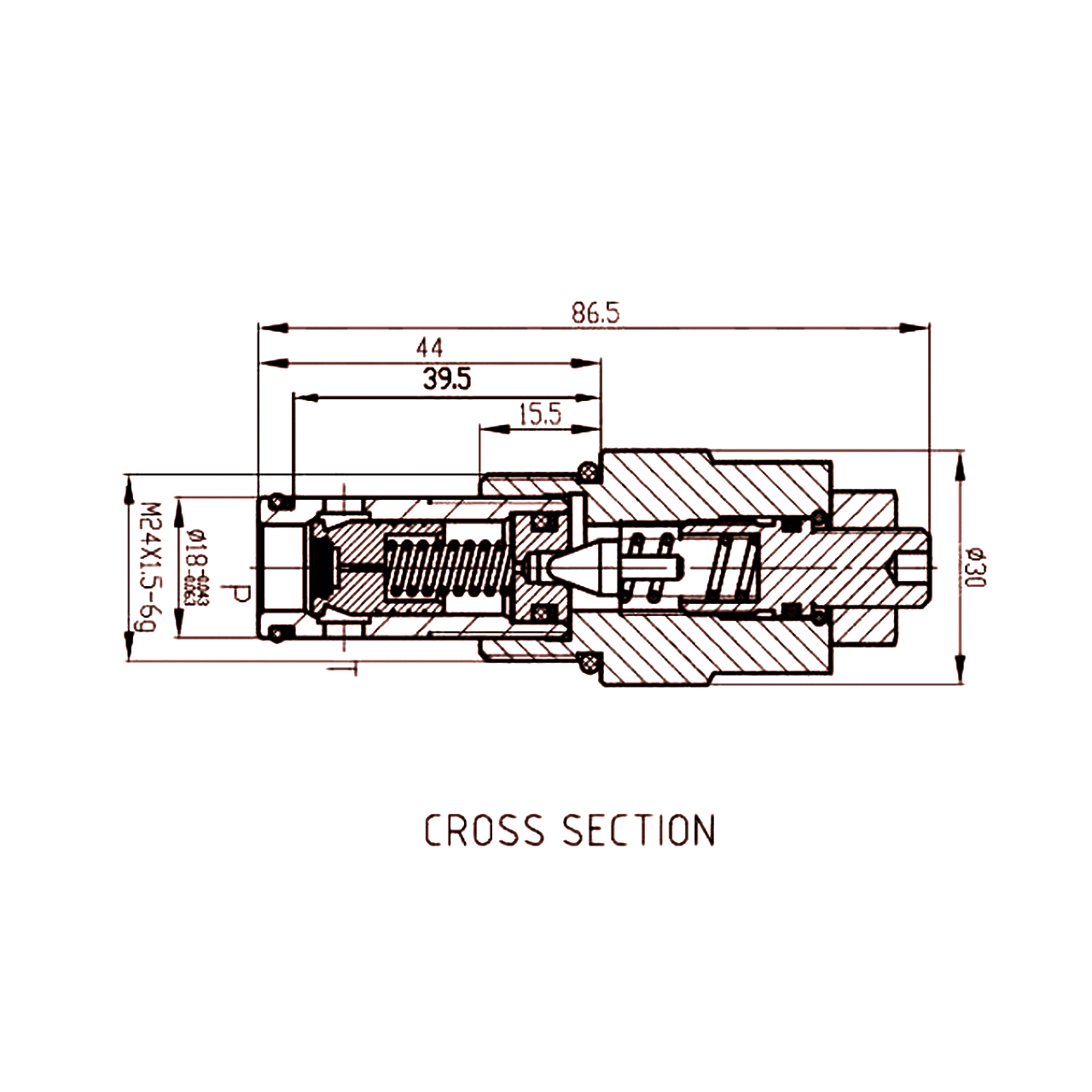

    剖視圖


    剖視圖

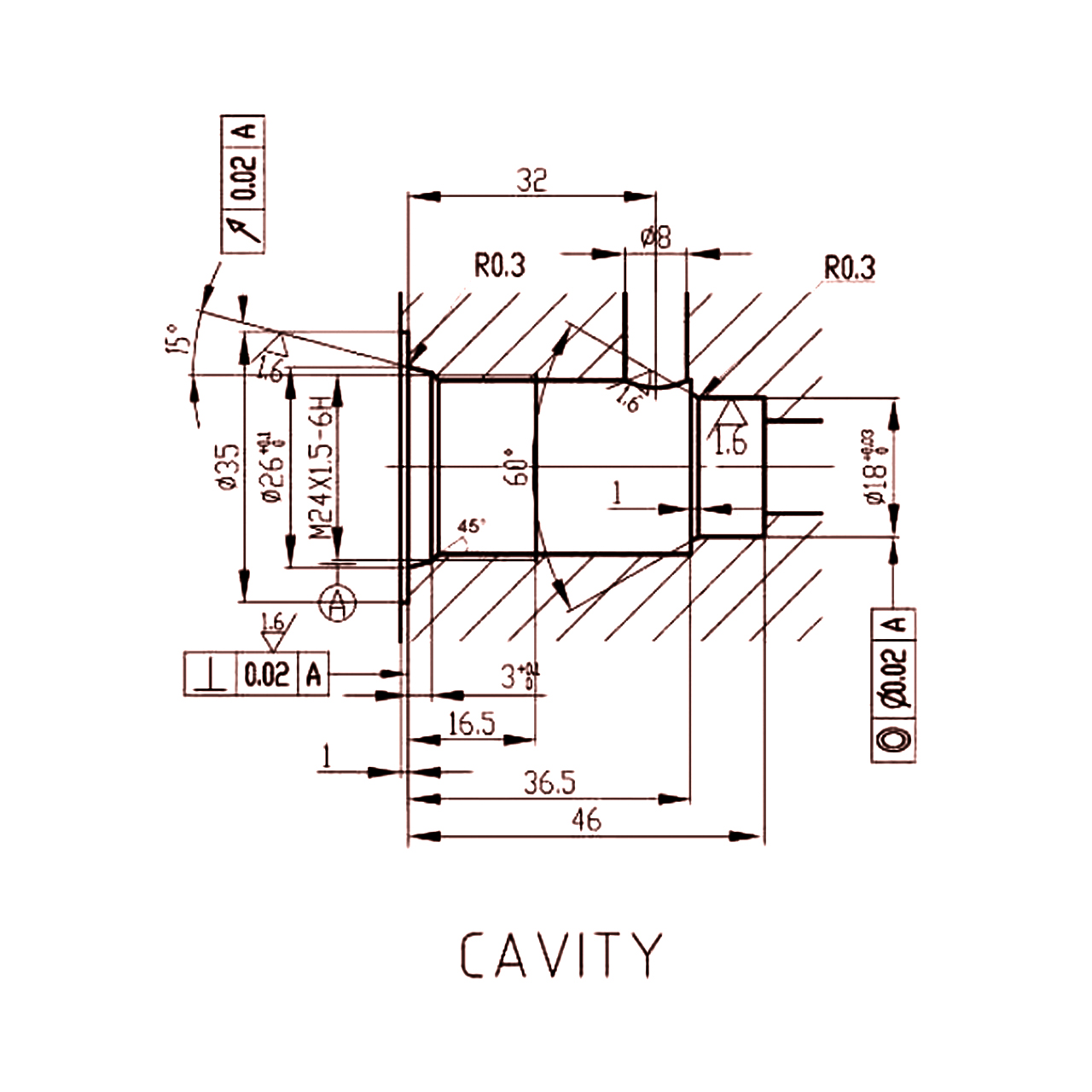

    插孔


    插孔圖

    壓力流量曲線


    壓力流量曲線
