當前位置：首頁 » 插裝閥系列 » 壓力控制閥 » EMXF12-08 溢流閥 Relief valves

    EMXF12-08 溢流閥 Relief valves

    技術參數 Specifications
    1、額定力(Rafed pressure):142bar
    2、額定流量(Rated flow):60L/min
    3、開啟率(Cracking Rate) ：>90%
    4、合率(Closing Rate)：>84%
    5、補油開啟壓力(Anti-CavCracking Pressure):0.55bar
    6、內泄漏(Internal Leakage) <5ml/min at 106.5bar
    7、油液清潔度(Cleanling code):20/18/15(NAS9)
    8、工作溫度(Temperature range):-20~+100℃
    9、每轉壓力變化(Pressure change per turn):56.9bar
    10、安裝扭矩(lstallation Torque):40~45Nm
    11、鎖緊扭矩(Nut Tightening Torque):18~32Nm

    全國服務熱線：18205265888


    工作原理

    DESCRIPTION

    技術參數

    Specifications

          當P口壓力達到設定壓力后，先導閥芯首先被打開，

    由此產生的壓差使得主閥芯打開，P到丅實現溢流。該

    類型的閥一般具有較高的啟閉率，內泄漏小，適用于高

    壓力、大流量的液壓系統。

         When the pressure at “P"reaches the valvesetting,the

     pilot spool starts fo open,Next themain spool opening because

    of the pressure dropbetween inside and outside of main spool,

     Realizeoverflow from P to T.This type of valve generallyhas high

     opening and closingrate ,very low interna!leakage, Suitable for

     the hydraulic system of highpressure and large flow


        1、額定力(Rafed pressure):142bar

        2、額定流量(Rated flow):60L/min

        3、開啟率(Cracking Rate) ：>90%

        4、合率(Closing Rate)：>84%

        5、補油開啟壓力(Anti-CavCracking Pressure):0.55bar

        6、內泄漏(Internal Leakage) ：<5ml/min at 106.5bar

        7、油液清潔度(Cleanling code):20/18/15(NAS9)

        8、工作溫度(Temperature range):-20~+100℃

        9、每轉壓力變化(Pressure change per turn):56.9bar

        10、安裝扭矩(lstallation Torque):40~45Nm

        11、鎖緊扭矩(Nut Tightening Torque):18~32Nm

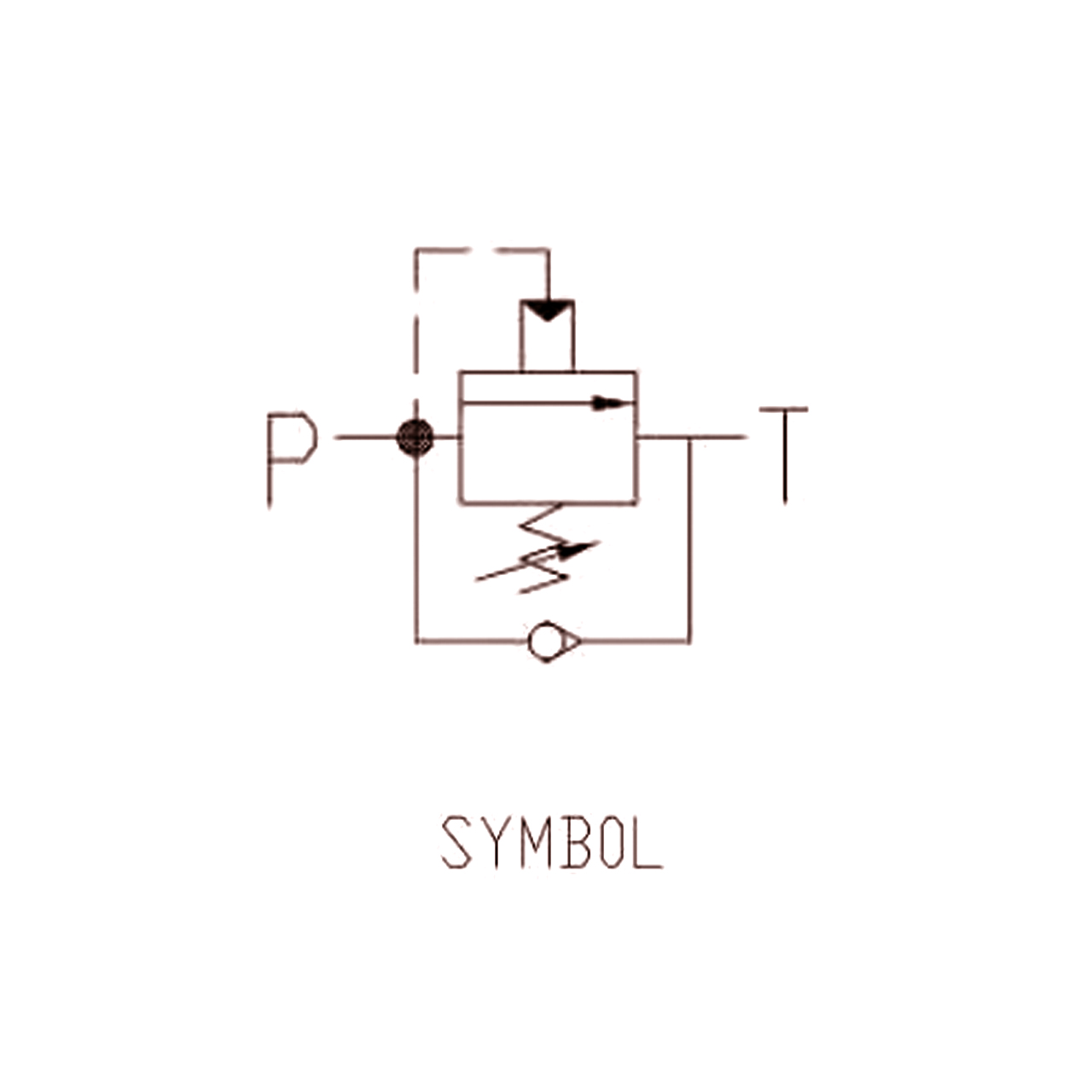

    機能符號


    機能符號

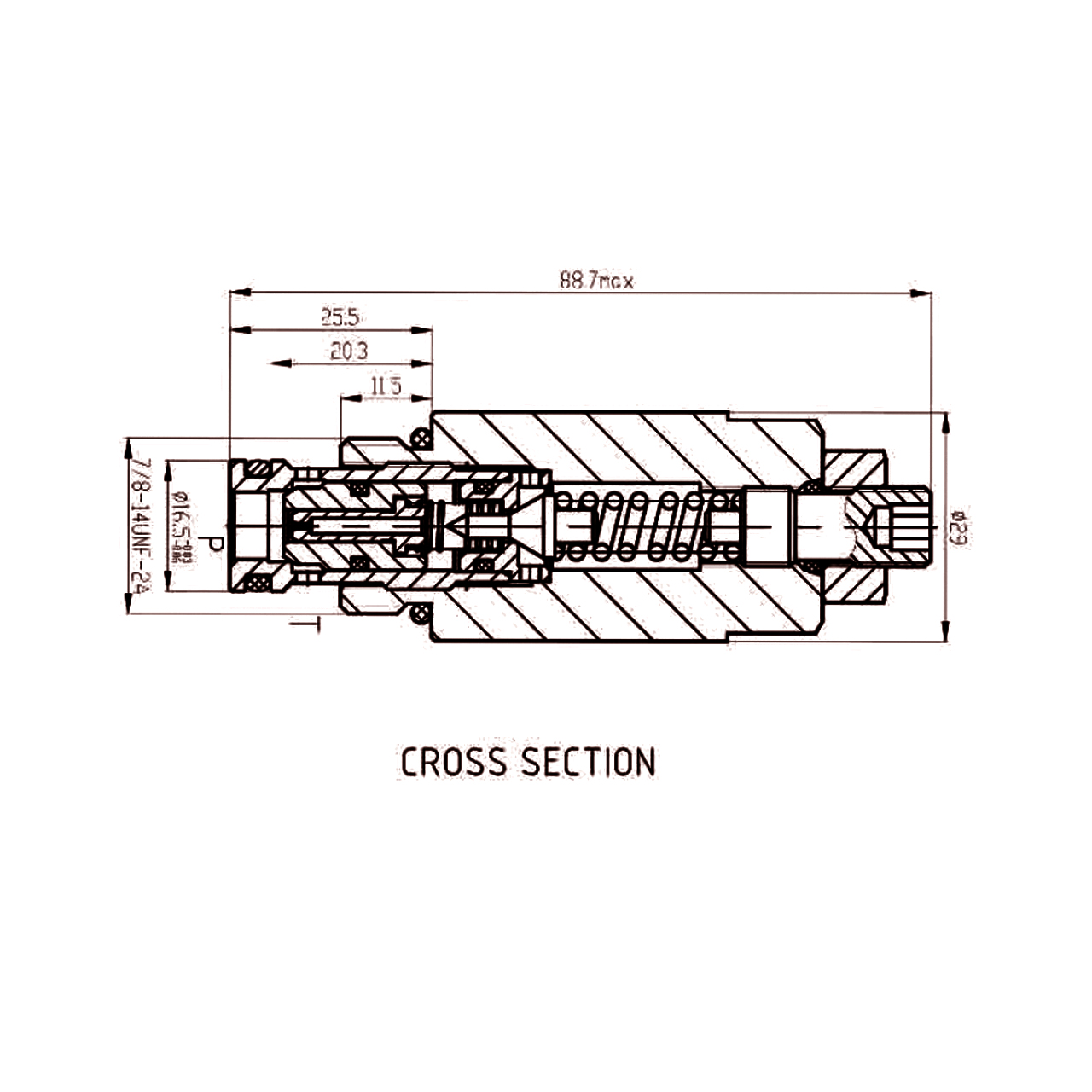

    剖視圖


    剖視圖

    插孔


    插孔圖

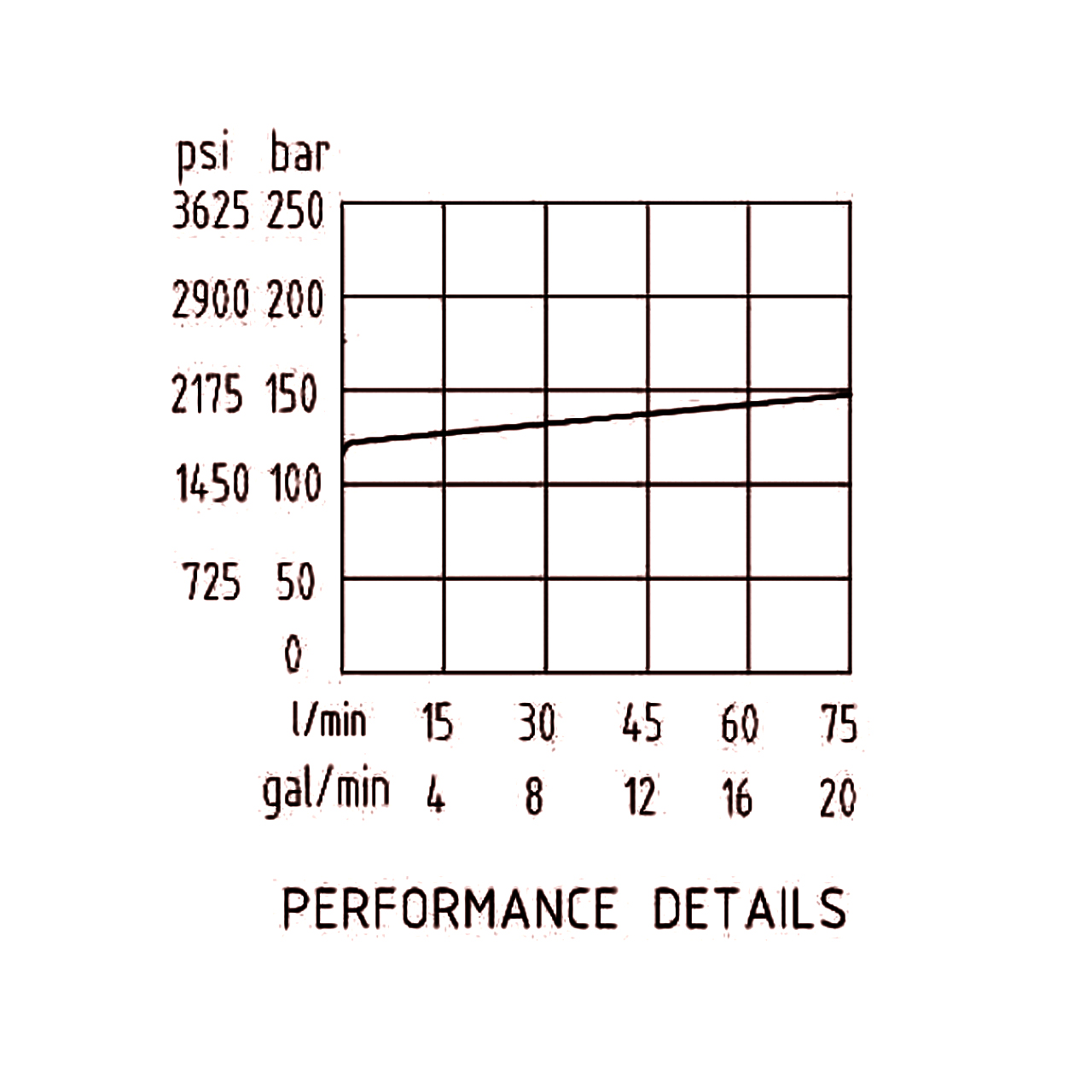

    壓力流量曲線


    壓力流量曲線
